Типовые отрасли применения
Химическая, фармацевтическая, пищевая промышленность, переработка сушёных овощей, переработка зерна и минеральное производство.
Обзор продукта
Вибрационная сушилка-охладитель с псевдоожиженным слоем непрерывного действия
Непрерывная сушка или охлаждение порошкообразных и гранулированных материалов посредством вибрационно-вспомогательного псевдоожижения и контролируемого транспортирования. Оборудование спроектировано и изготовлено для порошкообразных и гранулированных материалов, требующих непрерывной сушки или охлаждения в типовых перерабатывающих отраслях. Ознакомьтесь с принципом работы, эксплуатационными особенностями и доступными вариантами комплектации ниже при выборе оборудования для вашего промышленного проекта.
- Вибрационные двигатели обеспечивают транспортирующее усилие для стабильной работы и удобного обслуживания.
- Толщина слоя, скорость транспортирования и амплитуда вибрации могут регулироваться в соответствии с технологической нагрузкой.
- Подходит для химических, фармацевтических, пищевых, сельскохозяйственных и минеральных технологических применений.
- Технологическая нагрузка
- Сушка / охлаждение
- Форма подаваемого продукта
- Порошок / гранулы
- Привод
- Вибрационные двигатели
- Эксплуатация
- Непрерывный
Основные сведения о продукте
Всё необходимое для быстрой технической оценки.
Выберите тему из каталога. Содержимое остаётся в едином рабочем пространстве для более быстрого сравнения.
Интерактивный просмотр оборудования
Осмотрите систему вибрационной сушилки с псевдоожиженным слоем со всех сторон.
Перетащите интерактивную модель для вращения, прокрутите или сведите пальцы для масштабирования, а также используйте предустановленные виды для быстрого инженерного просмотра.
Интерактивный просмотр недоступен. Для получения подробной информации об оборудовании свяжитесь с нами.
Перетащите для вращения · Прокрутите или сведите пальцы для масштабирования
Технические характеристики
Технические характеристики
Приведённые значения относятся к указанной комплектации. Перед выбором уточните свойства материала, энергоносители и дополнительное оборудование.
| Модель | Ширина слоя (mm) | Длина слоя (mm) | A (mm) | B (mm) | C (mm) | Мощность вибродвигателя | Масса |
|---|---|---|---|---|---|---|---|
| Модель 1 | 300 | 3000 | 3505 | 450 | 1050 | 0.37 × 2 kW | 1240 kg |
| Модель 2 | 300 | 4500 | 5005 | 450 | 1050 | 0.75 × 2 kW | 1570 kg |
| Модель 3 | 600 | 4500 | 5005 | 750 | 1350 | 1.1 × 2 kW | 1967 kg |
| Модель 4 | 600 | 6000 | 6510 | 750 | 1350 | 1.1 × 2 kW | 2743 kg |
| Модель 5 | 600 | 7500 | 8010 | 750 | 1750 | 1.5 × 2 kW | 2886 kg |
| Модель 6 | 900 | 6000 | 6510 | 1050 | 1750 | 1.5 × 2 kW | 3540 kg |
| Модель 7 | 900 | 7500 | 8010 | 1050 | 1750 | 2.2 × 2 kW | 4219 kg |
| Модель 8 | 1200 | 7500 | 8010 | 1400 | 2200 | 3 × 2 kW | 5223 kg |
| Модель 9 | 1500 | 7500 | 8010 | 1700 | 2500 | 4 × 2 kW | 6426 kg |
| Модель 10 | 1800 | 8000 | 8520 | 2000 | 2800 | 4 × 2 kW | 8600 kg |

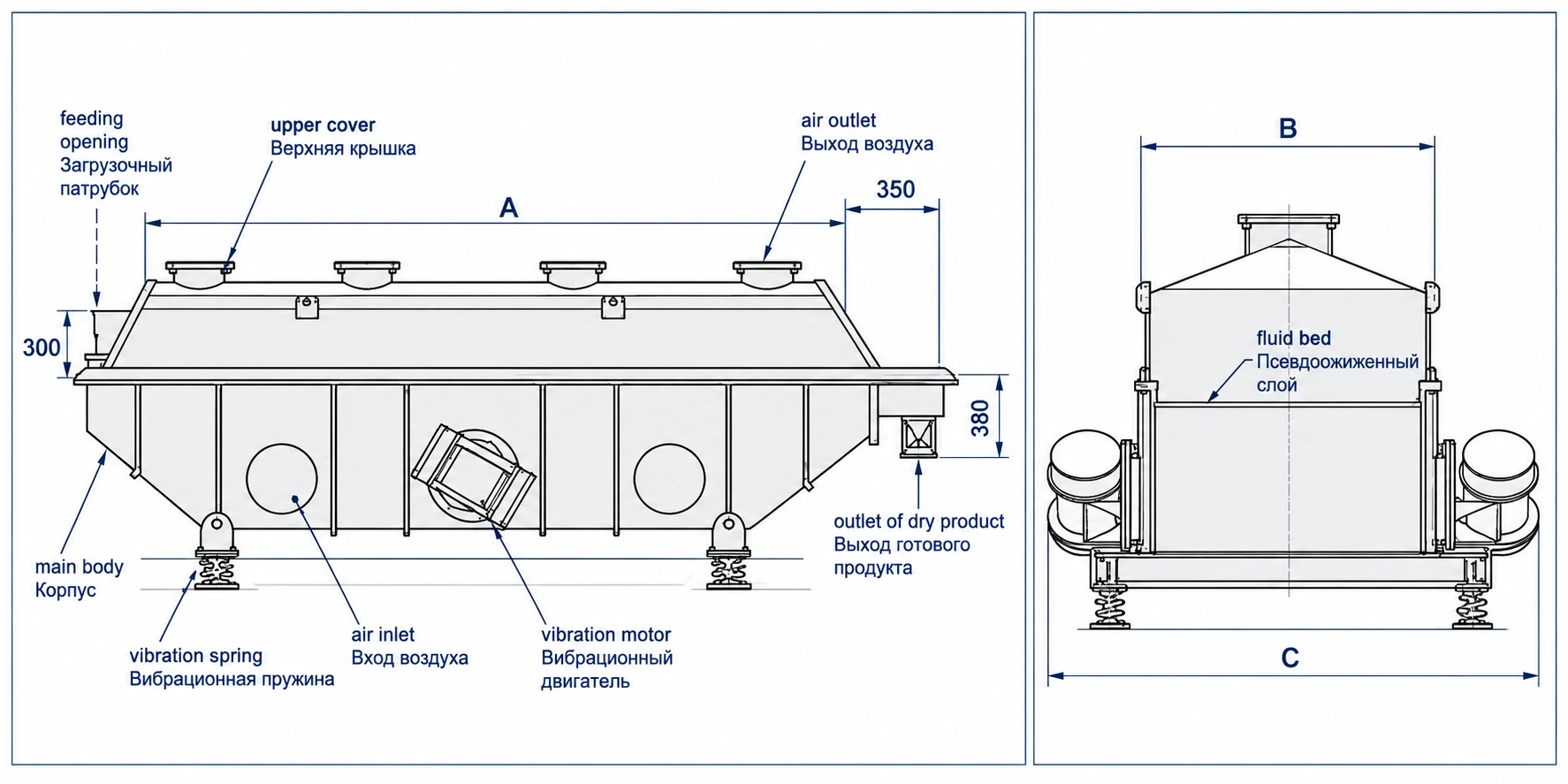

Приведённые выше габаритные размеры соответствуют опубликованной справочной таблице. Окончательные габаритные размеры и конфигурация должны быть подтверждены для выбранной модели и проекта.
Области применения
Порошкообразные и гранулированные материалы, требующие непрерывной сушки или охлаждения.
Области применения включают порошковые и гранулированные материалы, требующие непрерывной сушки или охлаждения в типовых перерабатывающих отраслях. Перед выбором конфигурации оборудования необходимо подтвердить свойства материала и условия процесса.
Типовые материалы
Лимонная кислота, глутамат натрия, бура, сульфат аммония, комплексное удобрение, сушёная редька, соевый шрот, барда, семена, минеральный шлак и гранулированный сахар.
Выбор оборудования основан на свойствах материала и требуемой нагрузке сушки или охлаждения.
Принцип работы
Транспортирование с вибрационным воздействием через псевдоожиженный технологический слой.
Влажное сырьё поступает в сушилку и продвигается вперёд под действием вибрации. Технологический воздух проходит вверх через слой, создавая псевдоожижение и обеспечивая равномерный тепломассоперенос. Толщина слоя, скорость транспортирования и амплитуда вибрации могут регулироваться в соответствии с требуемой нагрузкой.
Подача материала
Влажный порошок или гранулированное сырьё подаётся во входной патрубок вибрирующего слоя.
Вибрационная транспортировка
Вибрационные двигатели обеспечивают равномерное перемещение материала вдоль рабочей камеры.
Псевдоожижение
Технологический воздух проходит через слой и приводит частицы в контролируемое псевдоожиженное состояние.
Тепло- и массообмен
Воздушный поток и вибрация поддерживают контакт технологического газа с движущимся материалом.
Сушка / охлаждение
Материал сушится или охлаждается в соответствии с выбранными температурой и параметрами воздушного потока.
Выгрузка продукта
При непрерывной работе обрабатываемый материал выходит с противоположного конца слоя.
Ключевые особенности
Регулируемое транспортирование и псевдоожижение для непрерывной обработки.
Окончательная компоновка оборудования подбирается в соответствии с материалом, задачей сушки или охлаждения и требованиями производства.
Стабильный вибрационный привод
Вибрационные двигатели создают транспортирующее усилие при стабильной работе, низком уровне шума и удобном обслуживании.
Равномерное псевдоожижение
Воздушный поток и вибрация обеспечивают равномерное распределение материала и стабильную сушку или охлаждение по всему слою.
Гибкая настройка процесса
Толщина слоя, скорость транспортирования и амплитуда вибрации могут регулироваться в соответствии с требуемым временем пребывания и состоянием продукта.
Бережная обработка материала
Комбинированное транспортирующее воздействие подходит для хрупких материалов и допускает отдельные неправильные формы частиц.
Закрытая переработка
Закрытая технологическая камера обеспечивает контролируемое обращение с материалом и помогает ограничить выделение пыли в производственную зону.
Эффективное использование тепла
Непосредственный контакт псевдоожижающего воздуха с материалом обеспечивает эффективный тепломассообмен.
Поддержка подбора
Информация, необходимая для подбора сушильного оборудования.
Предоставьте следующие данные о материале, продукте, инженерных сетях и площадке для предварительной оценки процесса и подбора типоразмера модели.
Наименование материалаФорма материалаРазмер частицПроизводительность по подачеНачальная влажностьТребуемая конечная влажностьРежим сушки или охлажденияНасыпная плотностьЧувствительность к механическим повреждениямТребуемая рабочая температураДоступный источник теплаТребуемая производительностьУсловия площадки и монтажаТребования к деталям, контактирующим с продуктомТребования к автоматизации
Окончательная модель и конфигурация оцениваются в соответствии с характеристиками материала и требованиями процесса.
